- Производительность до 120 шт./час
- Процент престрейча до 350%
- Регулировка натяжения с панели оператора Нет
- Регулировка престрейча с панели оператора Нет
- Максимальная высота паллета 2000 мм
Запчасти
Под заказ
Доставка:
Преимущества
Технология S-PATTERN позволяет экономить материалы за счет меньшего сужения пленки
Гигиеничный дизайн облегчает очистку конструкции
Модульная конструкция позволяет быстро модернизировать машину при необходимости
Есть возможность начинать и завершать цикл обмотки в любой точке груза

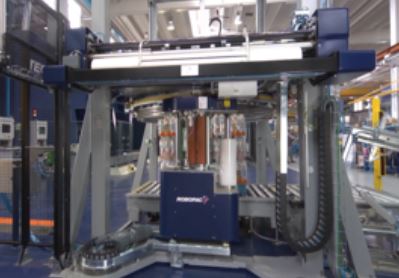

Полностью автоматическая ротационная стретч-упаковочная машина с производительностью до 130 паллет/час. Обеспечивает экономию материалов и стабилизацию груза.
Производство Robopac (Италия)
Стандартное оборудование
- BGS - каретки фиксированного престрейча
- Сервопривод с внешним прямым приводом для предварительного растяжения пленки до фиксированных значений до 350%. Усилие на груз контролируется аналоговой REACTIVE системой.
FUTURA CLAMP
Пневматический зажимной блок с терморезкой и устройством для финального закрепления хвоста пленки.
Обзор

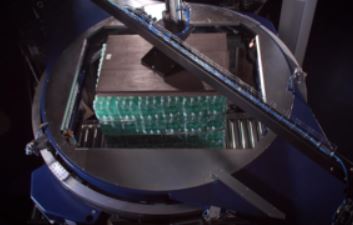

- Кольцо из высокопрочного алюминиевого моноблока
- Гигиеничный и эргономичный дизайн
- Бесшумная работа с минимальным обслуживанием
- Автоматический динамический парашют
- Совместимость со всеми размерами паллет
- Доступна 4-колонная версия по запросу
ОПЦИИ
BGS - КАРЕТКА С ФИКСИРОВАННЫМ ПРЕСТРЕЙЧЕМ (поставляется в базе Genesis Futura HS)
Каретка с сервомтором и внешним, прямым приводом для предварительного растяжения с фиксированными значениями. Сила натяжения пленки контролируется аналоговой системой РЕАКТИВНОЙ в версии EASY TECH, а в версии EASY TECH+ — системой ПРОАКТИВНОЙ.
BGS_P - КАРЕТКА С ФИКСИРОВАННЫМ ПРЕСТРЕЙЧЕМ С ПРОАКТИВНОЙ СИСТЕМОЙ НАТЯЖЕНИЯ ПЛЕНКИ.
Каретка с двумя сервомторами и внешним, прямым приводом для предварительного растяжения с фиксированными значениями. Регулировка силы натяжения пленки на паллете контролируется ПРОАКТИВНОЙ системой, использующей периметральное натяжение.

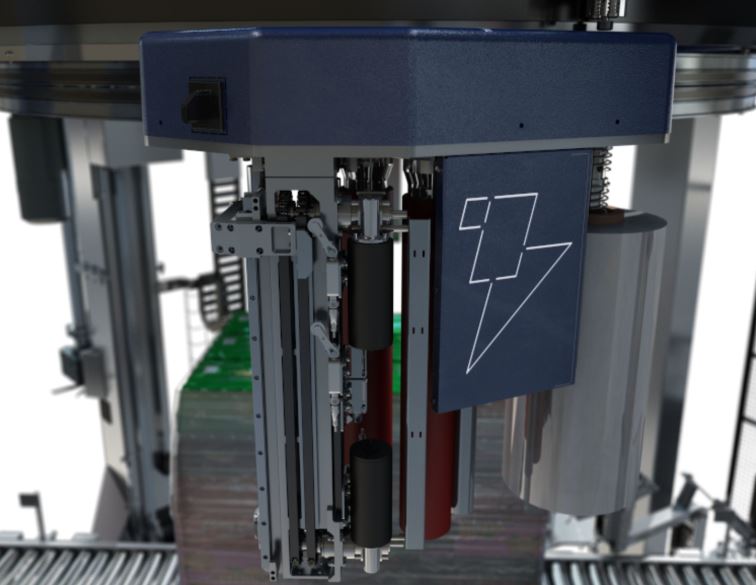

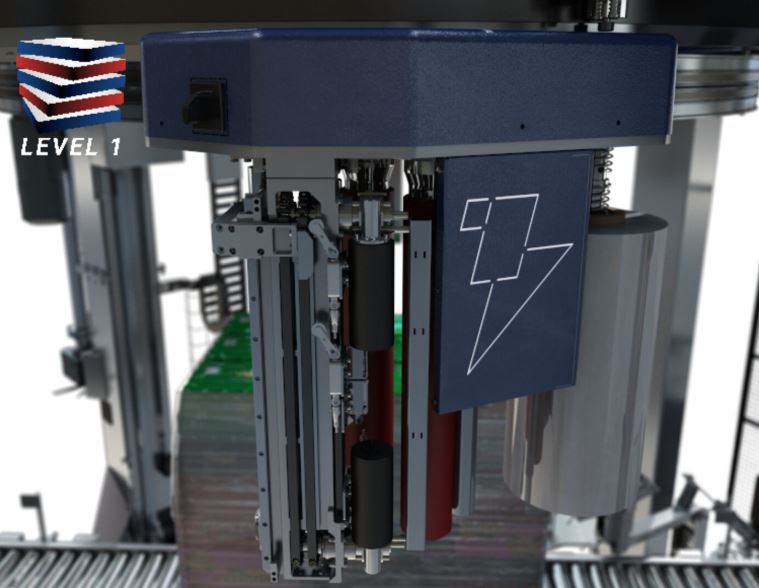

BVS - CUBE TECHNOLOGY L.1 - КАРЕТКА С ИЗМЕНЯЕМЫМ КОЭФФИЦИЕНТОМ ПРЕДВАРИТЕЛЬНОГО РАСТЯЖЕНИЯ.
Каретка с двумя сервомторами и внешними, прямыми приводами. Возможно регулировать с HMI предварительное растяжение пленки и применять до 12 разных значений усилия натяжения пленки на паллете. Стандартная каретка оснащена рулоном пленки высотой 500 мм, опционально каретка может быть оснащена рулоном пленки высотой 750 мм. Регулировка силы натяжения пленки на паллете контролируется РЕАКТИВНОЙ системой на основе CUBE TECHNOLOGYTM Level 1
BVS_P - CUBE TECHNOLOGY L.2 - КАРЕТКА С ИЗМЕНЯЕМЫМ КОЭФФИЦИЕНТОМ ПРЕДВАРИТЕЛЬНОГО РАСТЯЖЕНИЯ.
Каретка с двумя сервомторами и внешними, прямыми приводами.Возможно регулировать с HMI предварительное растяжение пленки и применять до 12 разных значений усилия натяжения пленки на паллете. Стандартная каретка оснащена рулоном пленки высотой 500 мм, опционально каретка может быть оснащена рулоном пленки высотой 750 мм. Регулировка силы натяжения пленки на паллете контролируется ПРОАКТИВНОЙ системой на основе CUBE TECHNOLOGYTM Level 2
Система позволяет наложить ТОЧНО нужное количество пленки, в ТОЧНО определённом месте, с ТОЧНО заданным усилием натяжения.

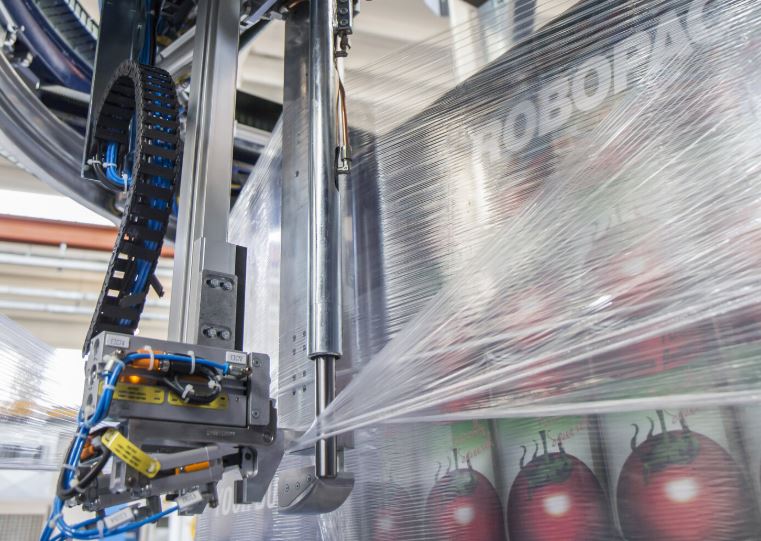

Узел зажима, запайки и обрезки пленки Futura. (поставляется в базе с Genesis Thunder).
Узел зажима, запайки на контрасте и обрезки пленки, с пневматическим приводом.

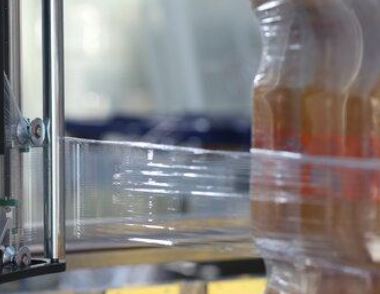

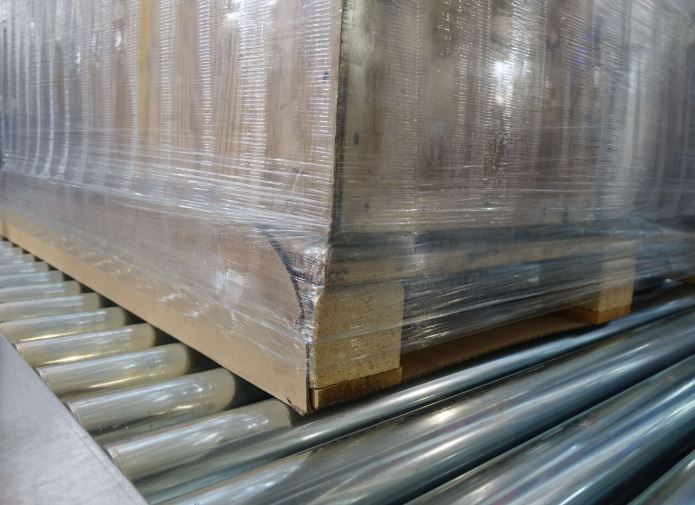

ЗАЖИМ ДЛЯ НАДРЕЗАНИЯ И ПОДГИБАНИЯ
Опциональное устройство для захвата, обрезки и фиксации хвоста пленки в холодном режиме, без использования сварочного аппарата. Хвост пленки вставляется внутрь слоя обмотки
TOP Inside
Автоматическая система, встроенная в конструкцию машины, для покрытия верхней части поддона и обеспечения защиты от пыли и воды.

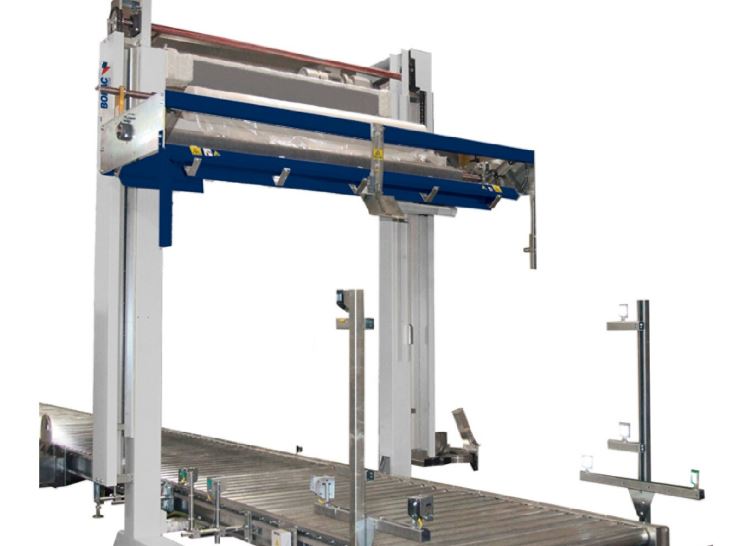

УСТРОЙСТВО ДЛЯ НАКРЫТИЯ ВЕРХНЕЙ ЧАСТИ ПОДДОНА
Независимое устройство для покрытия верхней части поддона с целью защиты от пыли, вся конструкция, расположенная снаружи машины, обычно устанавливается на конвейере перед обмотчиком. Верхняя часть паллета накрывается во время его движения. Устройство оснащено системой управления, интегрированной с обмотчиком. На верхней части конструкции может быть установлена электрическая лебедка (опция) для облегчения замены рулона.

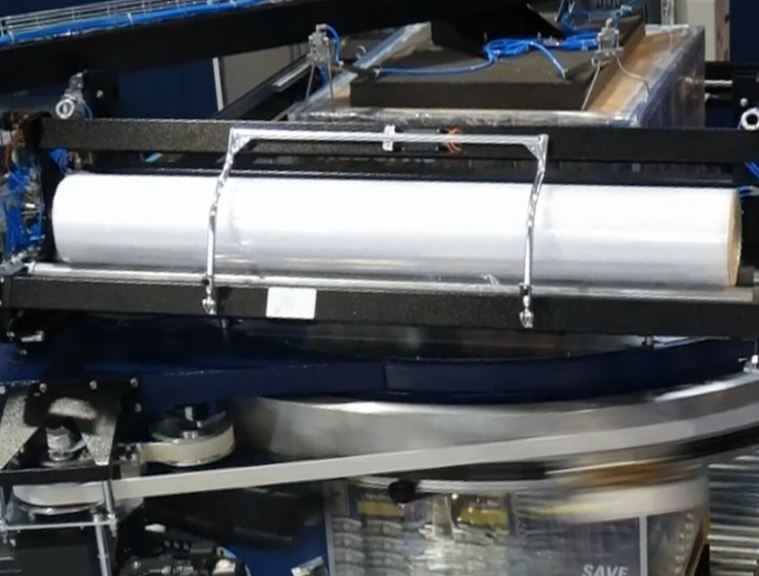

ARC - АВТОМАТИЧЕСКАЯ ЗАМЕНА РУЛОНА
Запатентованный моторизованный узел для автоматической и без участия оператора экстракции втулки пустой бобины и установки нового рулона пленки для обмотки.Доступны одиночная версия ARC/1 и двойная версия ARC/2, также в конфигурации со стороны TOP при наличии устройства накрытия паллета.
Решение ARC/2, в котором размещаются две полные бобины, обеспечивает оператору большую гибкость при управлении заменой.
Узлы замены бобины расположены внутри защитных ограждений, но снаружи габаритов кольца, поэтому новые бобины пленки можно устанавливать в полной безопасности, не останавливая работу паллетообмотчика.

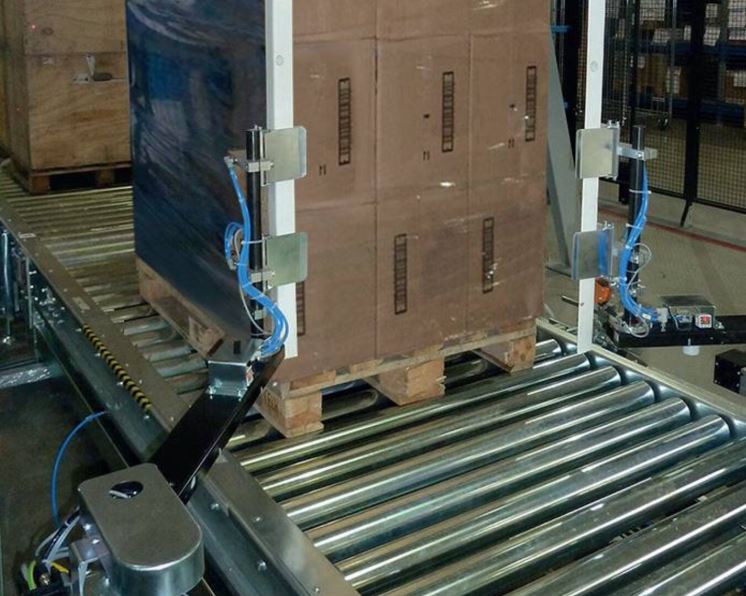

ВЕРХНИЙ ПРИЖИМ
Для стабилизации груза на паллете в процессе обмотки пленкой
ПНЕВМАТИЧЕСКИЙ ПОДЪЕМНИК ПАЛЛЕТЫ
Пневматический подъемник паллеты, расположенный под центральным конвейером, в процессе цикла обмотки для лучшей фиксации груза, позволяет полностью обматывать пленкой деревянный поддон. Максимальная нагрузка 2000 кг. Для конвейера с рабочей высотой 80 мм требует приямок глубиной 420мм.
АППЛИКАТОР КАРТОННЫХ УГОЛКОВ VCA
Для защиты и предохранения от замятия на углах деликатных грузов.
УСТРОЙСТВО ДЛЯ СКЛАДЫВАНИЯ ЛИСТОВОГО МАТЕРИАЛА
Опциональная система складывания клапанов или краев прокладок с поддонами или без них для цикла обмотки.

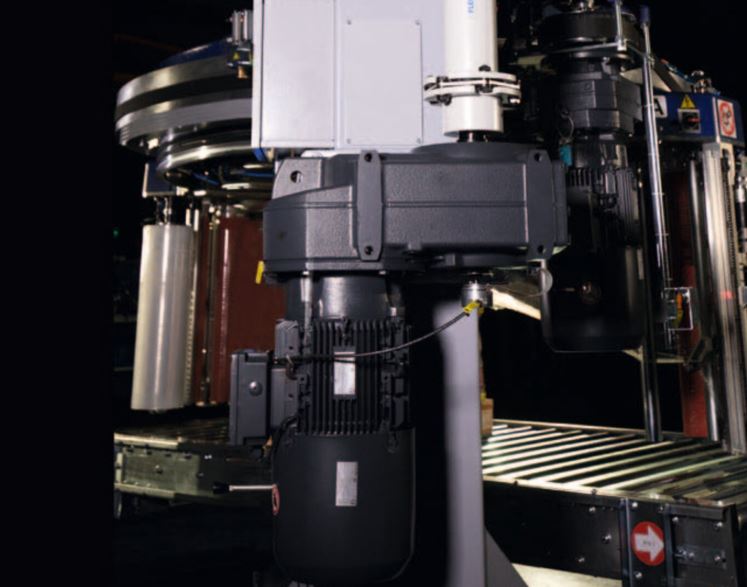

МОТОР ПОДЪЕМА КОЛЬЦА НА ЭРГОНОМИЧЕСКОЙ ВЫСОТЕ
Не требует платформ для технического обслуживания.

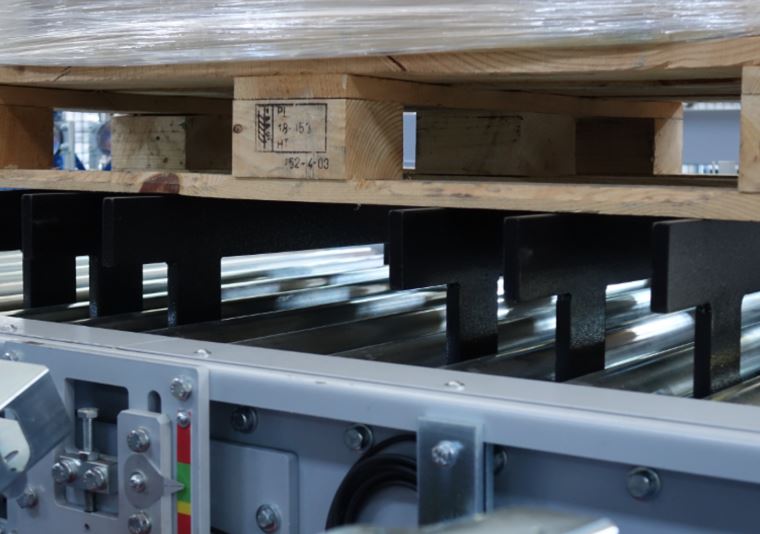

КОМПЛЕКТ ПОДВИЖНЫХ ОПОР
Для обеспечения возможности накрытия листом верхней пленки даже низких паллет.
ОПЦИЯ R-Connect
Удаленный мониторинг статистики производства, а также удаленная техподдержка, которая позволяет, при необходимости, продиагностировать состояние оборудования, восстановить работоспособность, провести модификацию программного обеспечения машины.
ОПЦИОНАЛЬНАЯ СИСТЕМА TPM
Электронный ассистент, отслеживающий периоды техобслуживания и указывающий на необходимые операции для поддержания оптимального технического состояния оборудования.
Благодаря этой опции машины могут рассчитать и продемонстрировать на HMI фактическое количество пленки, потраченное на каждый паллет.

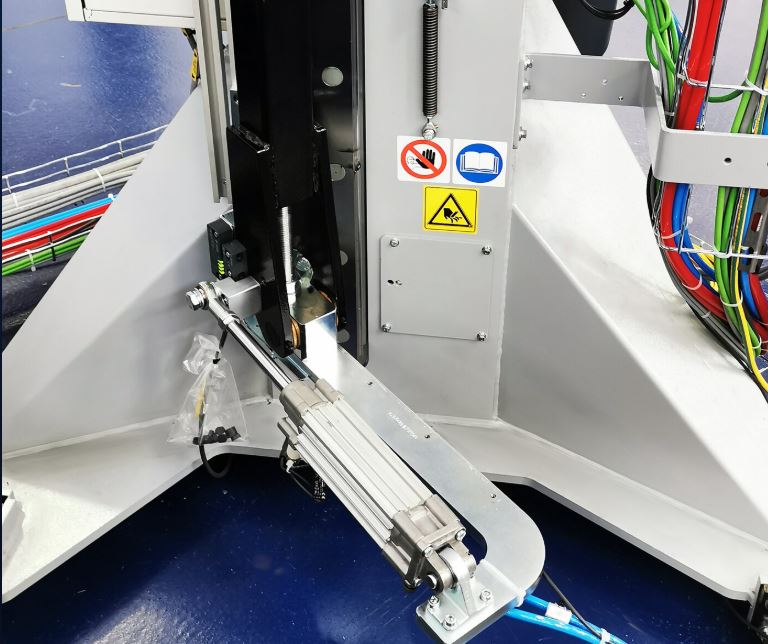

УСТРОЙСТВО ЖГУТИРОВАНИЯ

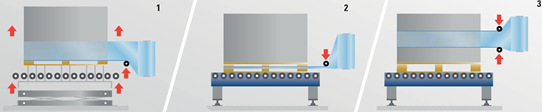

Система, позволяющая сузить ширину полотна пленки до «жгута» и обеспечить более эффективную стабилизацию грузаСистема, позволяющая сузить ширину полотна пленки до «жгута» и обеспечить более эффективную стабилизацию груза1 - Одиночное движение снизу
2 - Одиночное движение сверху
3 - Двойное движение
Обзор
Кольцо из высокопрочного алюминиевого моноблока
Гигиеничный и эргономичный дизайн
Бесшумная работа с минимальным обслуживанием
Автоматический динамический парашют
Совместимость со всеми размерами паллет
Доступна 4-колонная версия по запросу
| Опция / Система | Описание |
|---|---|
| Рулоны пленки (стандартная высота) | 500 мм |
| Рулоны пленки (максимальный диаметр) | 250 мм |
| Рулоны пленки (опциональная высота) | 750 мм |
| Размеры паллет | 400×600 – 1270×1270 мм |
| Максимальная высота паллета | 2000 мм |
| Электрооборудование (стандарт) | 400–415 В ±5%, 50 Гц ±1% |
| Электрооборудование (опция | 380–480 В ±5%, 60 Гц ±1% |
| Пневматика Давление сжатого воздуха | 6 ±1 бар |
| Опция / Система | Описание |
|---|---|
| BGS_P - каретка с проактивной системой | Каретка с роликами, которые управляются двумя отдельными сервоприводами. Система обеспечивает фиксированное предварительное растяжение плёнки с возможностью выбора из 12 уровней натяжения |
| BVS - Cube Technology L.1 - каретка с переменным престретчем | Каретка с роликами, управляемыми двумя внешними сервоприводами. Переменное предварительное растяжение, регулируемое через HMI. |
| NIP&TUCK CLAMP | Дополнительное устройство для фиксации, резки и заправки пленки без запайки. |
| Вертикальный прижим | Система фиксации паллеты, обязательная при использовании верхних защитных систем. |
| Top Inside/Outside Cover Device | Системы защиты верхней части паллеты от пыли и влаги. |
| Roping Device | Система сужения пленки для лучшей стабилизации груза (3 варианта исполнения). |
| Rconnect | Система удаленного мониторинга и диагностики. |
| ARC | Система автоматической замены рулонов пленки. |
| VCA | Автоматическое нанесение защитных угловых элементов на паллету. |
| TPM Kit | Комплект для профилактического обслуживания оборудования. |
Паллетообмотчик Genesis Thunder HS
